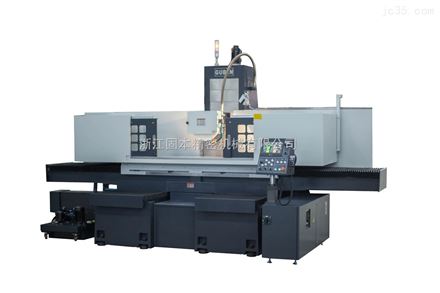

SG-164SPC強力成型磨床加工案例：飛機發動機葉片、汽輪機葉片、葉片榫齒、葉片圓弧槽、渦輪葉片、渦輪葉片定位面、增壓器葉片、大型轉子槽、柴油機連桿組合齒、汽車轉向齒條、汽車活塞齒、鋼板剪刀、剪刀、剝線鉗齒磨削齒形刀夾、瓦楞輥、齒輪、齒條、泵輪、直線導軌、導軌滑塊、搓絲板、刀片、端子機刀片、擺線轉子、鼠牙盤齒、高速卡盤滑座、磁性材料切割等多種成功磨削案例。
SG-164SPC強力成型磨床主要規格參數表
| 項 目 | 單位 | SG-164SPC | ||||
| 工作臺面工作尺寸(長×寬) | mm | 1700×400 | ||||
| 工作臺zui大移動量（左右×前后) | mm | 1800×420 | ||||
| 工作臺面至主軸中心zui大距離 | mm | 580 | ||||
| 電磁吸盤 | mm | 1600×400 | ||||
| 工作臺zui大承重(含吸盤) | kg | 850 | ||||
| 工作臺 (左右) | T型槽尺寸×槽數 | mm×n | 14×3 | |||
| 工作臺驅動方式 |
| 液壓比例自動 | ||||
| 工作臺速度 | m/min | 2-25（OP:0.5-20) | ||||
| 鞍座 (前后) | MPG進給量 | 手輪每刻度 | mm | 0.001/0.01/0.1 | ||
| 手輪每轉 | mm | 0.1/1/10 | ||||
| 自動進給 | 寸進進給量 | mm | 0.001 | |||
| 連續進給速度 | mm/min | 0-1200 | ||||
| 前后快進速度 | mm/min | 0-1200（10段） | ||||
| 磨頭 (上下) | 砂輪尺寸 | mm | Φ500×φ127（可選φ203）×50（可選60、80、100） | |||
| 主軸直徑 | mm | Φ200 | ||||
| 主軸轉數 | r.p.m | 500-2300（OP:500-3000) | ||||
| MPG進給量 | 手輪每刻度 | mm | 0.001/0.01/0.1 | |||
| 手輪每轉 | mm | 0.1/1/10 | ||||
| zui小進給量 | mm | 0.001 | ||||
| 去火花光磨次數 | 次 | 0-10 | ||||
| 上下快進速度 | mm/min | 0-1200（10段） | ||||
| 電機 | 主軸電機 | KW | 15（可選18.5、22） | |||
| 前后伺服電機(AC servo) | KW | 0.85 | ||||
| 上下伺服電機(AC servo) | KW | 2.9 | ||||
| 油壓電機 | KW | 3.7 | ||||
| 運輸包裝尺寸（長×寬×高） | mm | 5800×2300×2500 | ||||
| 工作占地空間（長×寬×高） | mm | 5800×3200×2400 | ||||
| 機床凈重/毛重（約） | kg | 6850/7250 | ||||
| 電源所需功率（不含附件） | KVA | 27（標準） | ||||
| 工作精度 | ||||||
| 加工面對其基面平行度：300：0.002mm | 表面粗糙度：Ra0.12 | |||||
